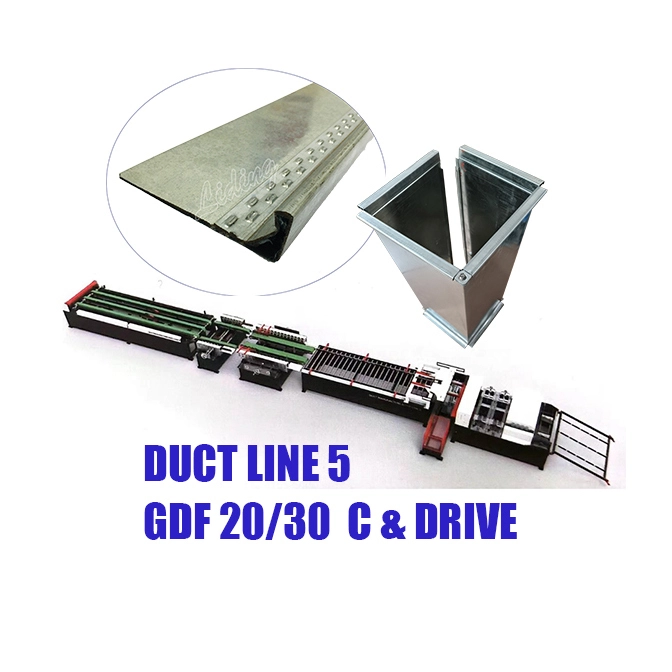

Автоматическая линия по производству воздуховодов GDF/PDF

1. Разматыватель

Вал подающего устройства изготовлен из стали 45#, а верхний ролик подающего вала покрыт резиной.  Сталь 45# подвергается закалке, что обеспечивает достаточную прочность и жесткость.  Рама и группа стальных сварных соединений из квадратных труб и швеллеров  Затем после обработки старением, чтобы обеспечить стабильность в процессе использования  Питатель оснащен двигателем мощностью 1,5 кВт, который приводится в действие редуктором.  После управления схемой реализуется функция автоматического управления выгрузкой, освобождением и подачей, что играет хорошую роль в защите поверхности листового материала и избегании явления, когда обычная выгрузочная машина повреждает кромку материала.

2. Основная машина (выравнивание, кромкогибка, вырубка, резка)

(1)Выравнивание

Правильная машина использует общую технологию правки и уникальную конструкцию, рабочий материал ролика - сталь 45#, после закалки, гальванопокрытия и другой разумной обработки, характеристики поверхности хорошие, ее жесткость, прогиб, шероховатость поверхности и другие механические свойства значительно улучшены, что играет важную роль в выравнивании состояния поверхности и плоскостности материала пластины.

(2)Бисероплетение

Наплавка имеет форму пяти параллельных линий, а кольцо прессующего натяжителя изготовлено из высококачественной стали с термической обработкой, которая может соответствовать прессующим натяжителям стальной пластины толщиной в пределах 1,2 мм и может одновременно образовывать форму с пятью линиями кривизны и угла, благодаря чему сталь сформированной пластины значительно улучшается.

(3)Вырезание

Угол сдвига расположен на конце правильной машины и может свободно регулироваться в зависимости от ширины листа.  Очень удобно снимать и менять верхнюю и нижнюю матрицы, а когда вам нужно пробивать и вырезать разные углы и формы, вам нужно только поменять верхнюю и нижнюю матрицы.  В качестве привода используется гидравлическая система.

(4)Резка фиксированной длины

Машина для резки, позволяющая получить отдельную пластину сдвига под функцией;  материал пластины вперед на заданную длину сдвига, верхнее давление балки, в то время как действие балки сдвига  Гидравлические автоматические ножницы, балансировка трансмиссии, инструментальный материал ножниц изготовлен из высококачественного материала 9Crsi, режущая часть без заусенцев и длительный срок службы инструмента, быстрая замена, регулировка зазора ножниц очень удобна.

3. Передвижная автоматическая машина для формирования замков Pittsburgh

Машина для формирования замка Питтсбурга использует новую катушку смещения типа, однократное формирование замка Питтсбурга, когда листовой материал плавно достигает заданной длины, машина для формирования замка Питтсбурга автоматически запускается слева направо, листовой материал поступает в машину для формирования замка Питтсбурга после формирования требуемой формы замка Питтсбурга, когда форма замка Питтсбурга завершена, затем происходит касание концевого выключателя,  Машина для формовки замков Питтсбурга возвращается в исходное положение, чтобы завершить цикл  Лист входит в

следующий процесс обработки фланца.

4.20мм & 30 мм Дуплексные машины PDF/GDF для фланцев, 2 комплекта

(ширина формовки регулируется до 1500 мм)

Дуплексная машина для фланцевания PDF/GDF состоит из двух комплектов валков  Если требуются другие фланцы, необходимо только отрегулировать нужный фланец, после чего его можно использовать.  Обработка валков из стали GCr15, термообработка, обработка на токарном станке с ЧПУ, твердость поверхности валков до HRC58 ~ 60  Ширина формовки регулируется до 1500 мм, регулируется ослаблением стопорной гайки, встряхиванием маховика до требуемой ширины, а затем зафиксировать гайку, два набора роликов установлены неподвижно, другой набор линейных направляющих можно отрегулировать с помощью гайки, ширина винта  Два комплекта валков синхронизируются приводным валом.  Таким образом, листовой материал через направляющую пластину фланцевой машины Duplex PDF/GDF поступает в валки, завершая формирование фланца.

5. Сервоприводная платформа подачи материала и гидравлическое складывание

Это новый тип гидравлического гибочного станка PDF/GDF с манипулятором.  Манипулятор состоит из неподвижной рамы, манипулятора, серводвигателя Yaskawa, привода Mitsubishi PLC и ленточного транспортера.  Его функция заключается в транспортировке листового материала в гибочную машину после формовки фланца на формовочной машине.  Материал зажимается манипулятором, а серводвигатель управляет подачей фиксированной длины на гибочный станок.

Гидравлический гибочный станок, прессование и гибка контролируются гидравлической и электрической системами, гибка с использованием гидравлического привода, двухсторонний дроссельный клапан для регулирования скорости, плавная работа, малый удар  При завершении формовки замка Питтсбурга, формировании фланца, робот будет перемещать лист в гибочную машину и устанавливать положение длины, нижняя балка вверх сжимает лист, гибочная машина сгибает лист, завершает гибку пластинчатого материала " "процесс формирования кости под прямым углом, пластинчатый материал продолжает двигаться вперед в установленное положение, завершая различные модели гибки, после завершения воздуховода из гибочной машины вручную извлекается  Прессовочные, гибочные гидравлические цилиндры обеспечивают полную гибку с компактной структурой, большой эффект гибки.

6. Стандарты измерения шума оборудования

Взвешенный уровень звукового давления LPA ≤ 82 дБ（A）

Взвешенный уровень звуковой мощности LWA ≤ 94 дБ (A)

7. Стандарты внедрения оборудования

GB 17120-1997 «Технические условия безопасности кузнечно-прессового оборудования»

JB 8781-1998 «Технические требования по безопасности стригальных машин»

JB/T 1829-1997 «Общие технические условия на кузнечно-прессовое оборудование»

GB 10923-1997 «Общие правила проверки точности кузнечно-прессового оборудования»

ZB J62033-90 Технические условия фальцевальной машины
